實戰要點

今日C小C帶你解鎖CC-Link從站上電過程。

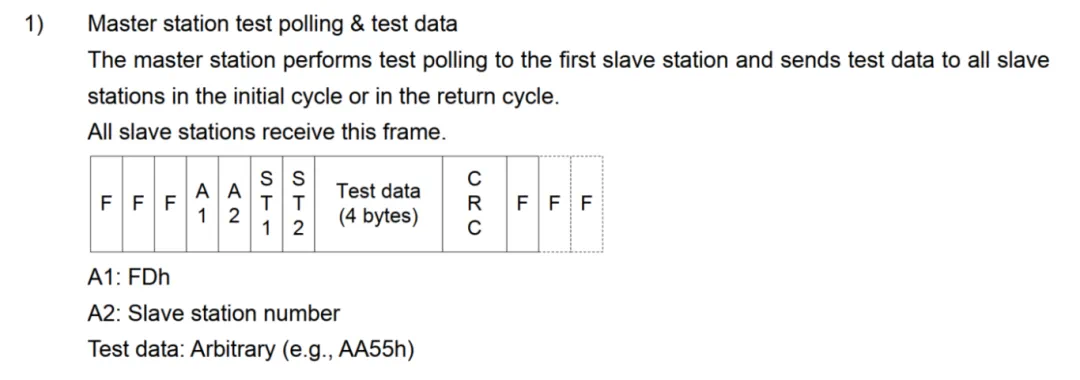

報文格式如下：

       以上報文格式是在從站上電連接過程中使用的報文。通過抓取的報文來實際分析從站上電連接的過程。

首先，主站的配置如下：

       下圖中展示了1號從站（基于北京驥遠Xone嵌入式板卡的Ver.2遠程設備站，占用1站，4倍循環）的啟動過程。1號從站在應答主站的測試輪詢中，申明了自己的相關的信息。可以看到主站對1號從站采用了0xFD報文進行請求同時發送測試數據0x55AA55AA。

       下圖中展示了2號從站（基于MFP3的Ver.1遠程設備站，占用2站，1倍循環的啟動過程。2號從站在應答主站的測試輪詢中，申明了自己的相關的信息。可以看到主站對2號從站采用了0xFC報文進行請求，2號從站返回了主站在廣播輪詢時發出的測試數據0x55AA55AA。

       從站和主站建立連接后，會進入到數據交換過程，如下圖所示，后續C小C將帶你了解CC-Link數據交換過程。
